Сборка электронных часов

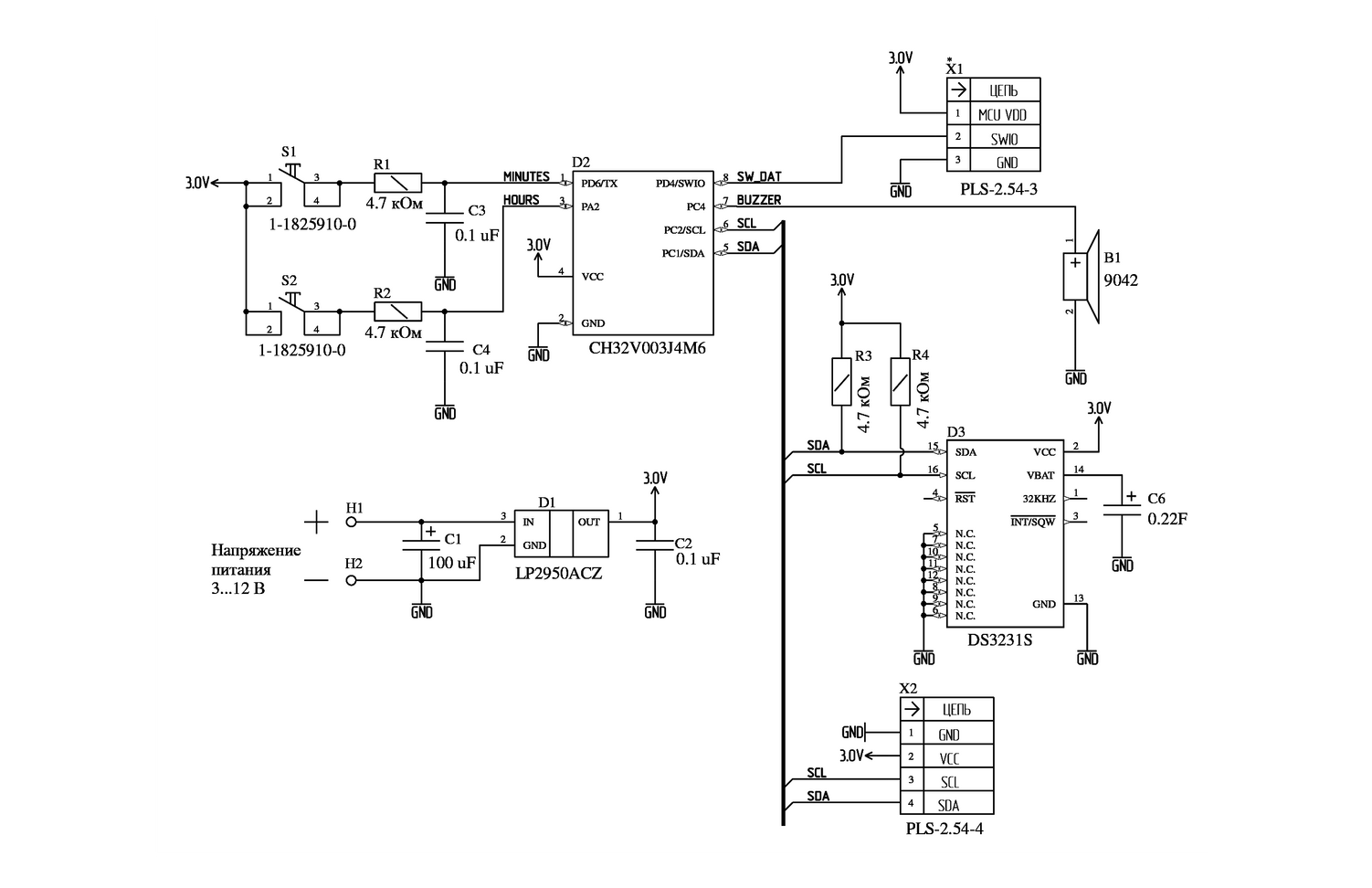

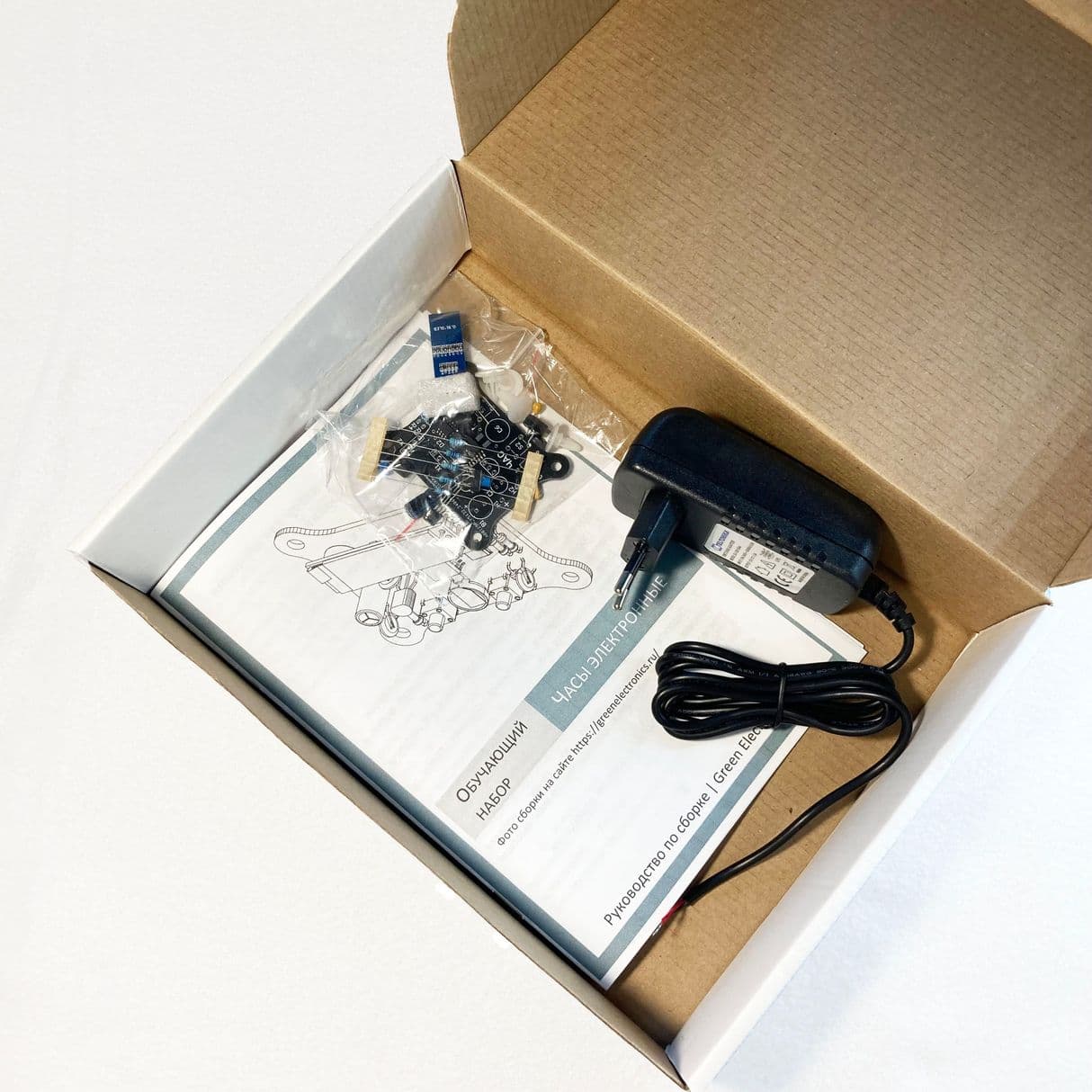

Шаг 1. Распаковка конструктора

Для удобство пайки и защиты стола от царапин детали можно разместить на силиконовом коврике.

В состав конструктора входят:

1. Печатная плата с предустановленными микросхемами часов DS3231 и микроконтроллером CH32V003;

2. Батарейка для резервного питания микросхемы часов;

3. Стабилизатор напряжения LP2950;

4. Магнитный излучатель звука;

5. Две кнопки с колпачками;

6. Пять резисторов номиналом 4,7 кОм (один запасной);

7. Четыре керамических конденсатора ёмкостью 0,1 мкФ (один запасной);

8. Электролитический конденсатор ёмкостью 100 мкФ;

9. Четыре пластиковые стойки для печатной платы;

10. OLED дисплей.

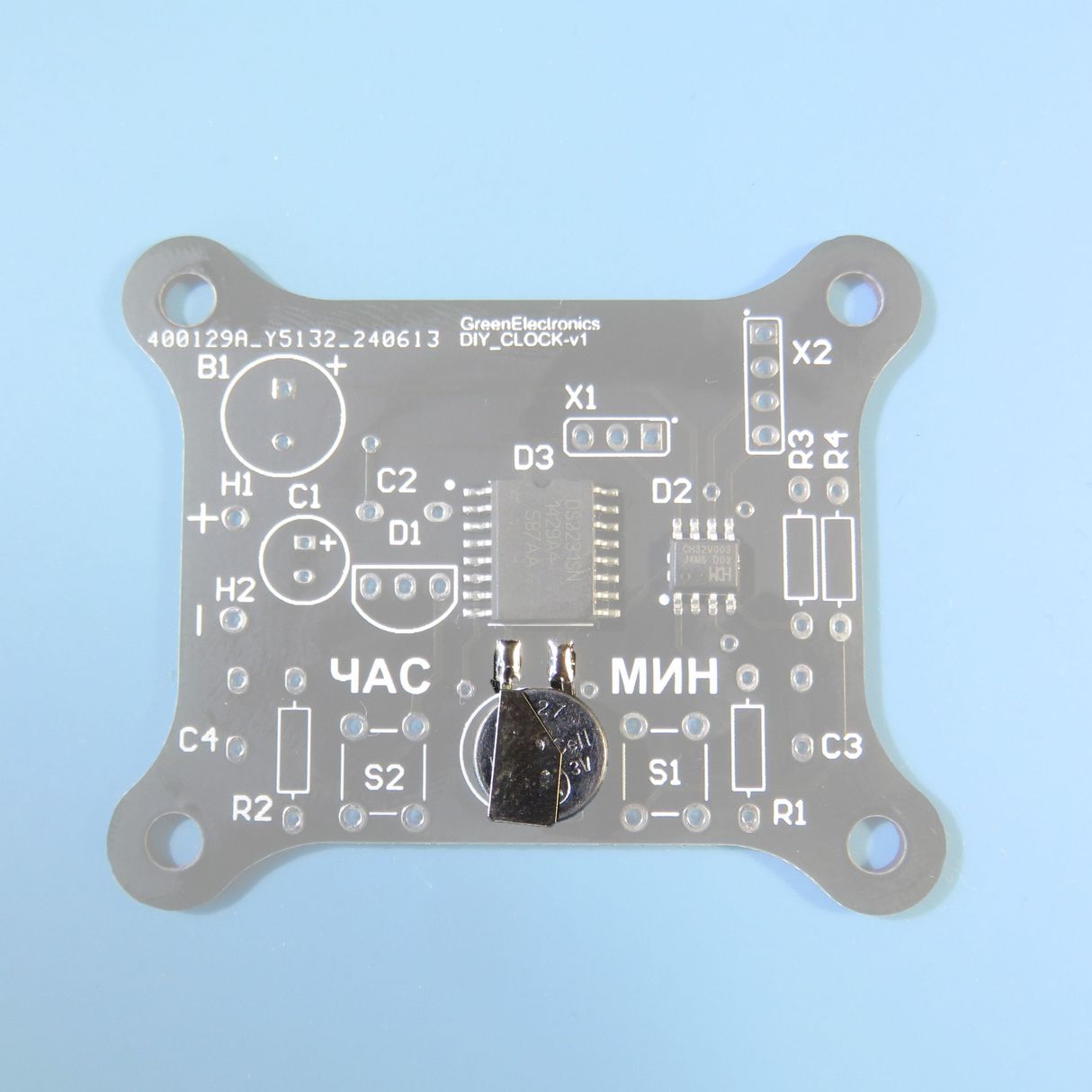

Шаг 2. Установка батарейки

Сборку платы начнем с установки батарейки. Она необходима для поддержания хода часов при отключении питания. Нанесите небольшое количество олова на контактные площадки посадочного места батарейки и припаяйте её выводы к печатной плате. При необходимости используйте флюс.

Флюс представляет собой специальный реагент, позволяющий обеспечить хорошее растекание припоя. Остатки флюса удалите ватной палочкой.

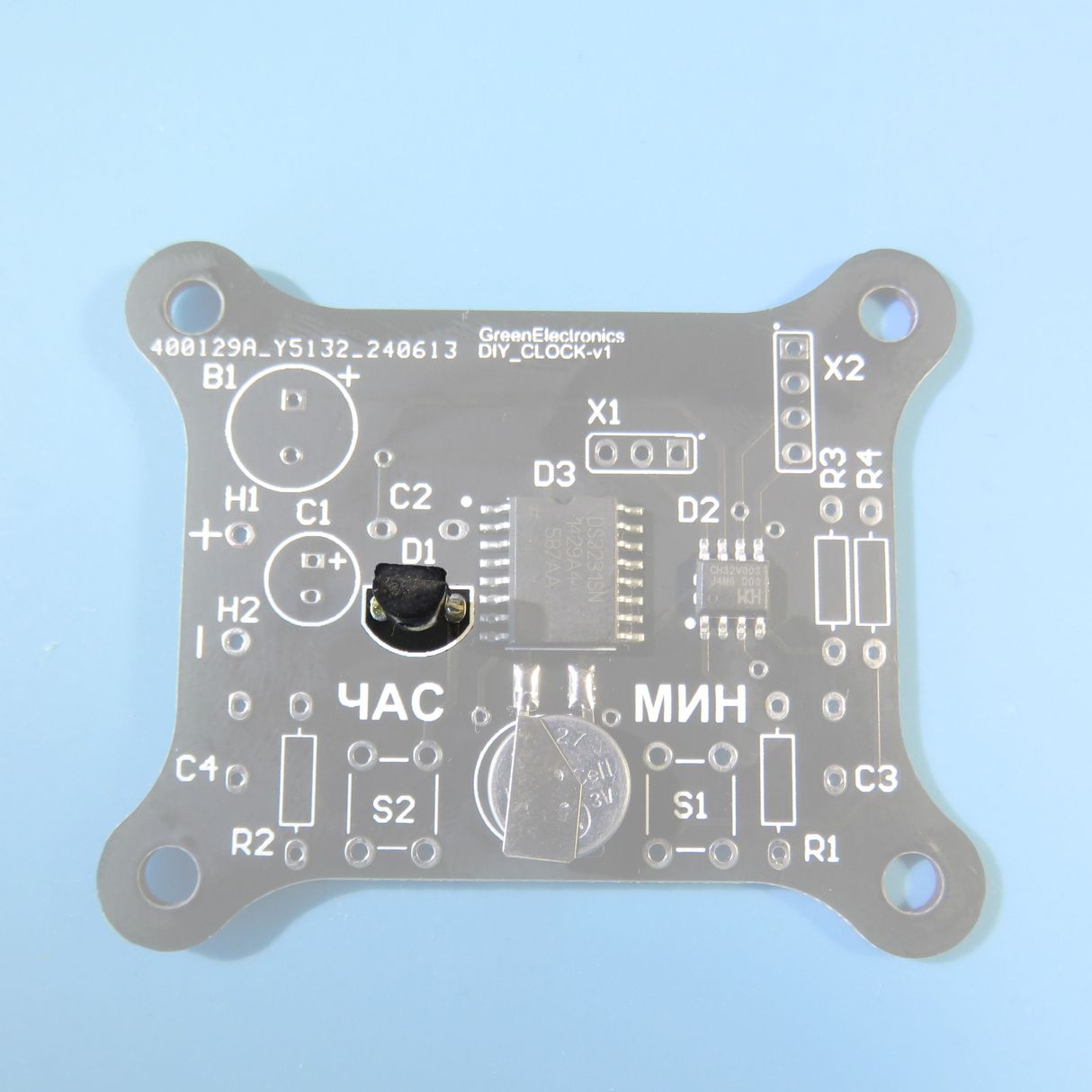

Шаг 3. Установка стабилизатора напряжения.

Микросхема D1 с тремя выводами представляет собой стабилизатор напряжения. Часы допускается питать от внешнего сетевого адаптера с выходным напряжением 12 В, USB адаптера с выходным напряжением 5 В, литиевых батареек и т.п.

Стабилизатор поддерживает напряжения питания платы 5 В.

Обратите внимание на шелкографию микросхемы D1, показывающую правильную полярность установки микросхемы (полуовал корпуса). Установите стабилизатор так, как показано на рисунке. Пайку выводов микросхемы удобнее производить с обратной стороны печатной платы.

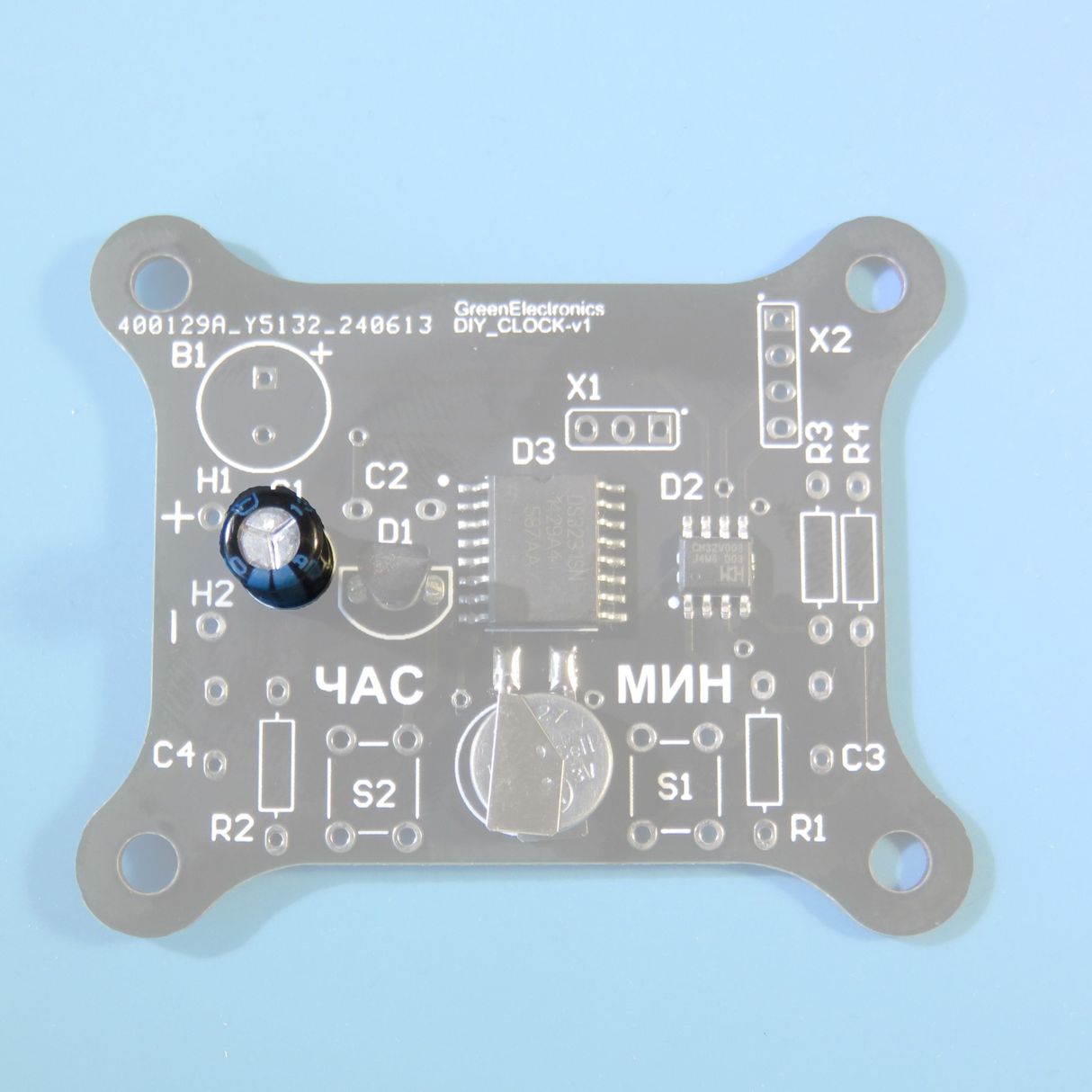

Шаг 4. Установка электролитического конденсатора.

Для фильтрации помех около стабилизатора напряжения размещаются конденсаторы C1 и C2.

Электролитический конденсатор C1 необходимо устанавливать с соблюдением полярности. На шелкографии знаком "+" показана контактная площадка для положительного (более длинного) вывода конденсатора.
На конденсаторе полосой с обозначением "-" показан отрицательный контакт конденсатора.

Установите электролитический конденсатор на плату как показано на рисунке.

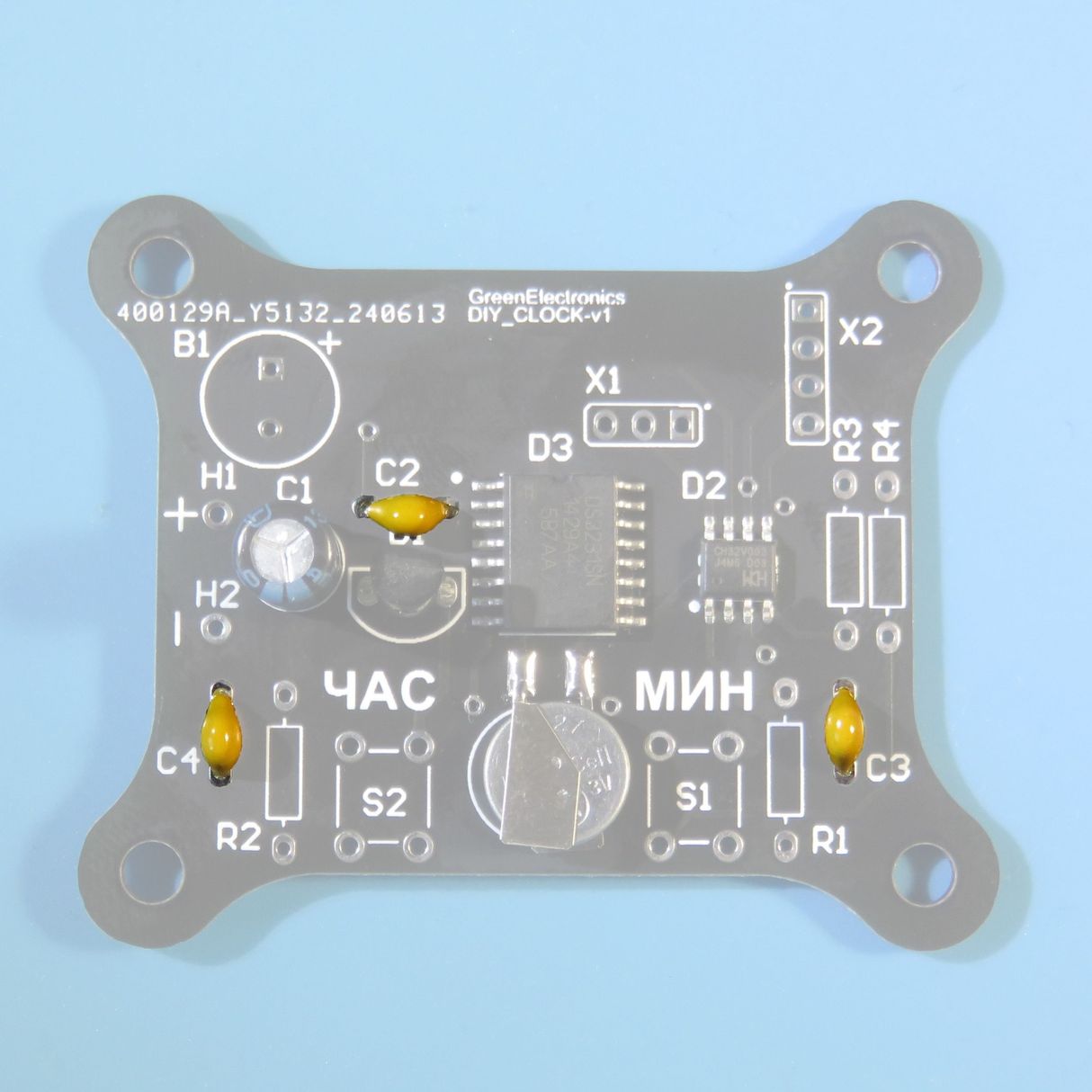

Шаг 5. Установка керамических конденсаторов.

Керамические конденсаторы входят в состав фильтрующих цепей.

Поскольку порядок сборки платы не имеет значения, установите сразу все керамические конденсаторы C2, C3, C4 в соответствующие места на плате как показано на рисунке. Пайку выводов конденсаторов удобно производить с обратной стороны платы.

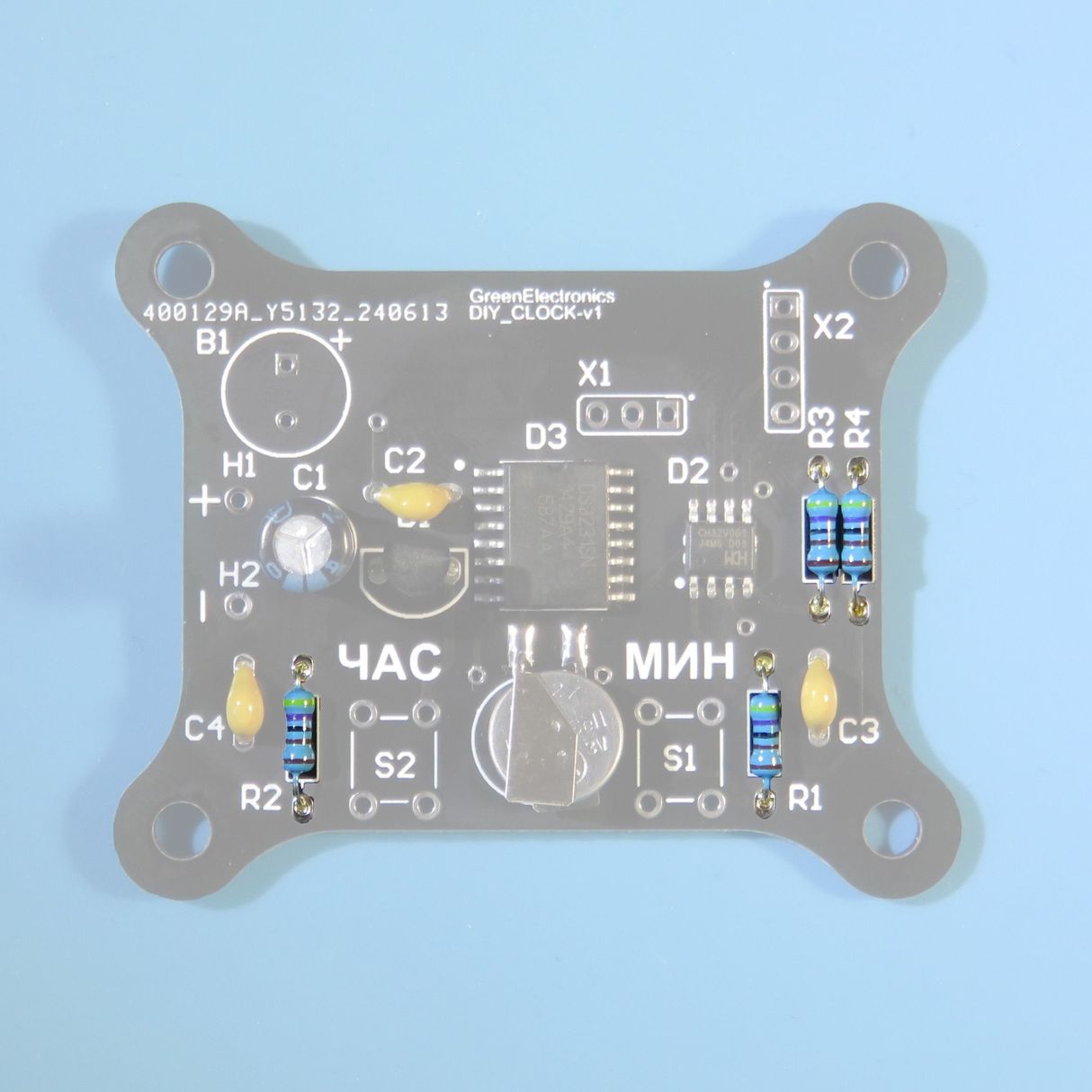

Шаг 6. Установка резисторов

Установите резисторы R2, R2, R3, R4 в соответствующие посадочные места на печатной плате. Резисторы R1, R2 являются частью фильтрующих цепей, резисторы R3, R4 служат для подтяжки шины I2C к питанию.

Пайку выводов резисторов удобно производить с обратной стороны печатной платы.

Шаг 7. Установка кнопок

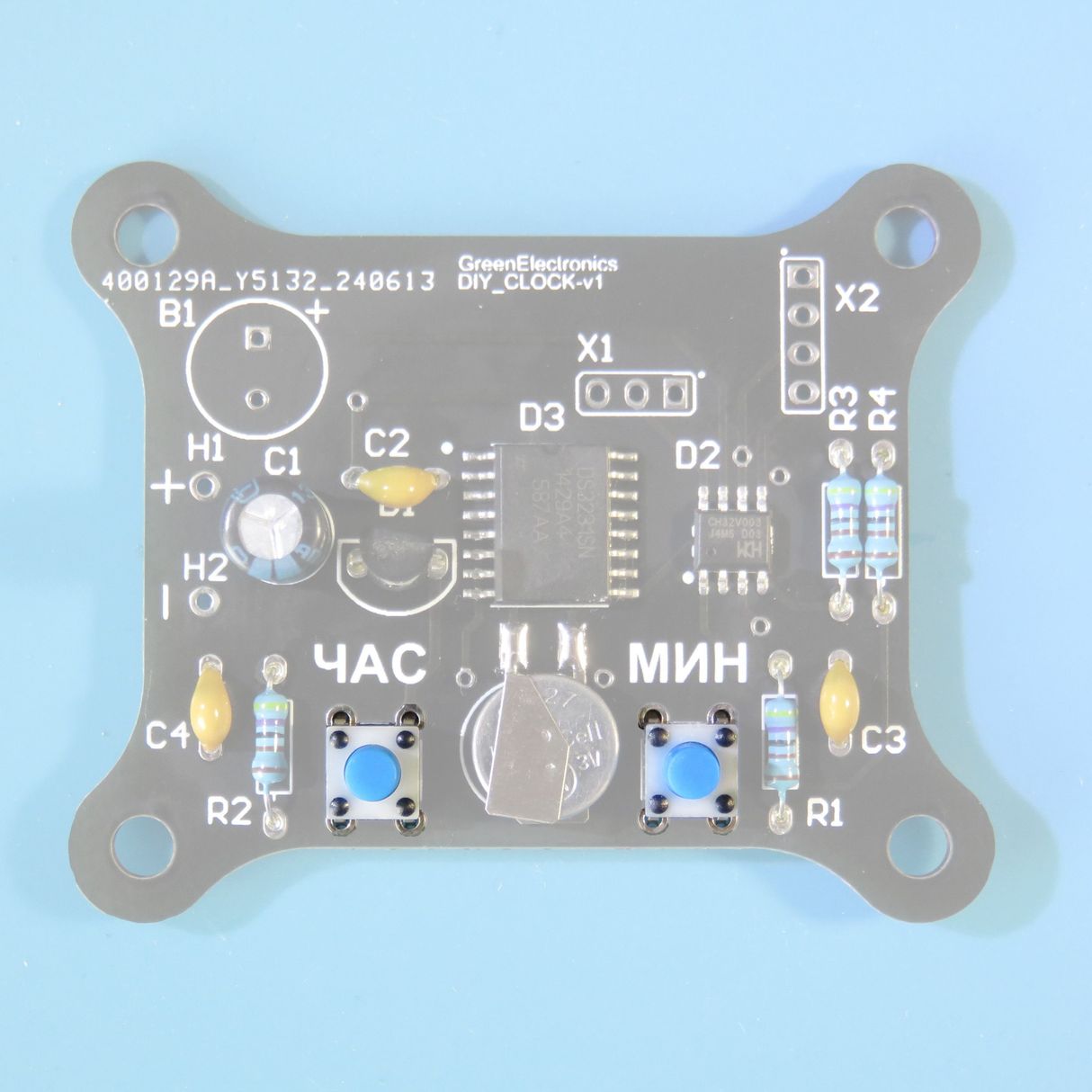

Установите кнопки S1 и S2 в соответствующие посадочные места. Пайку выводов выполните с обратной стороны печатной платы.

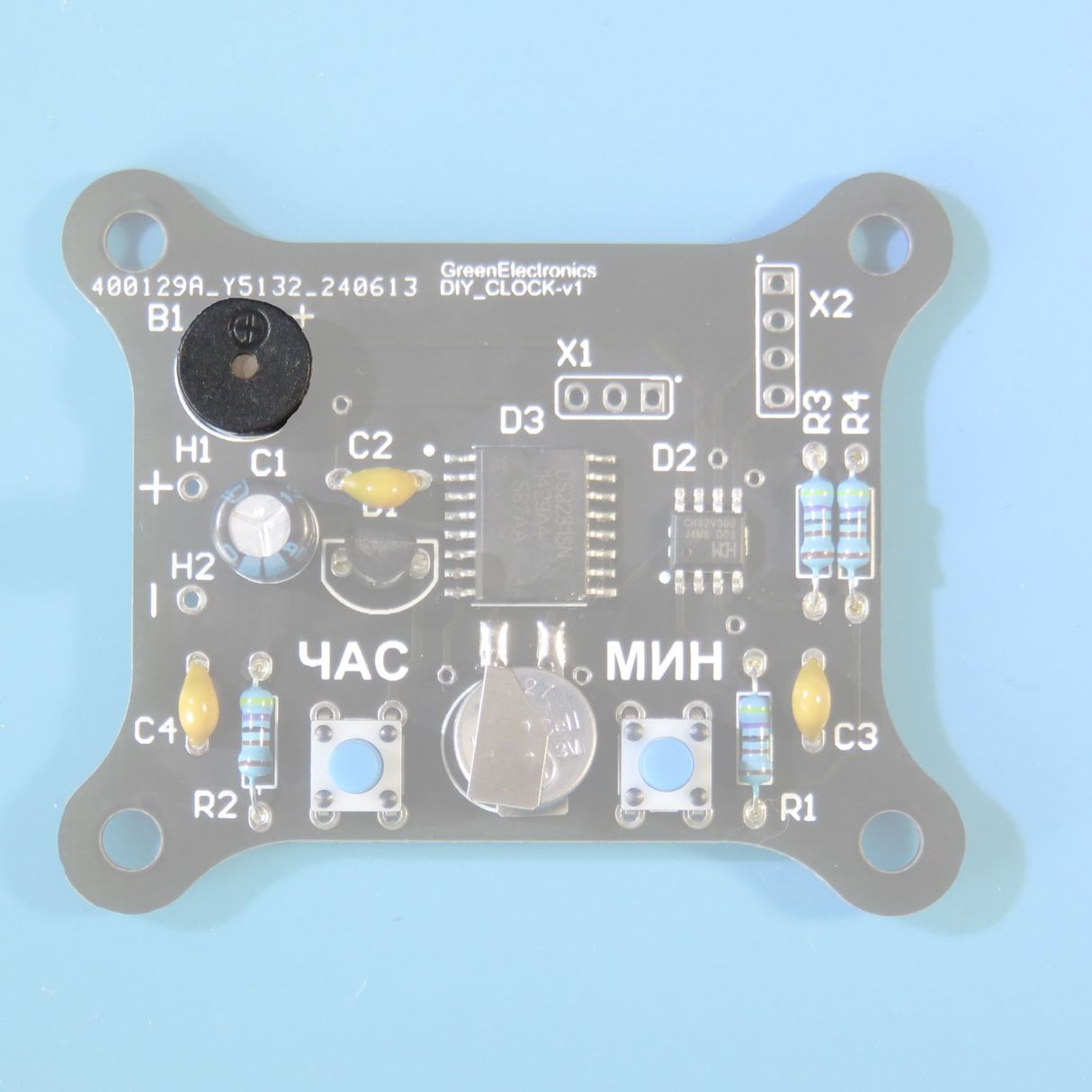

Шаг 8. Установка звукоизлучателя

Магнитный звукоизлучатель B1 необходимо установить с правильным соблюдением полярности. На печатной плате и корпусе компонента имеется обозначение положительного контакта знаком "+".

Припаяйте магнитный звукоизлучатель к печатной плате так, как показано на рисунке.

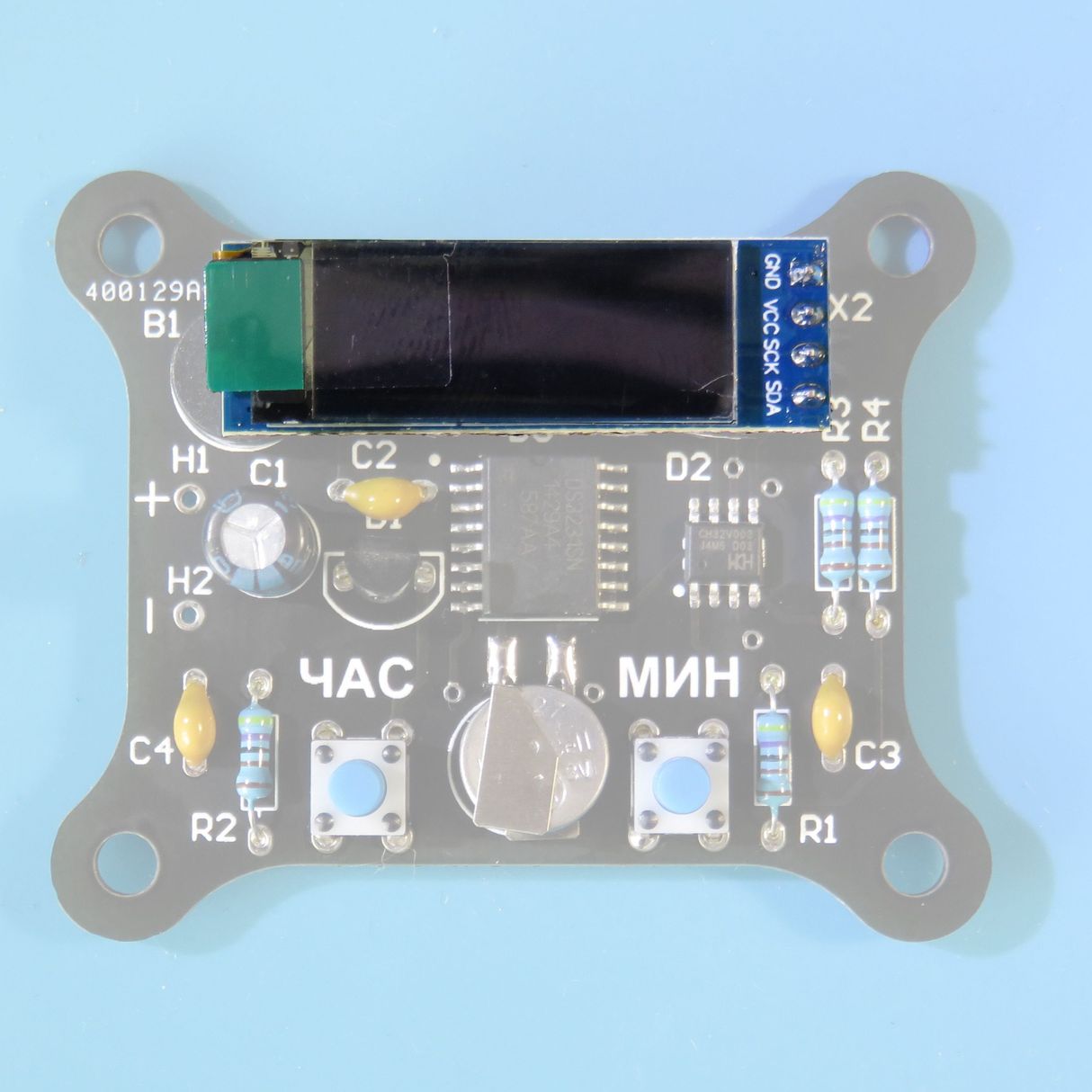

Шаг 9. Установка OLED дисплея

Вставьте контакты дисплея в отверстия посадочного места X2 печатной платы. Аккуратно припаяйте первый вывод.

При установке дисплея обязательно используйте флюс, т.к. контакты могут иметь оксидную плёнку и плохо смачиваться припоем. Убедитесь, что дисплей установлен ровно относительно платы, выровните его при необходимости. Припаяйте оставшиеся контакты к печатной плате.

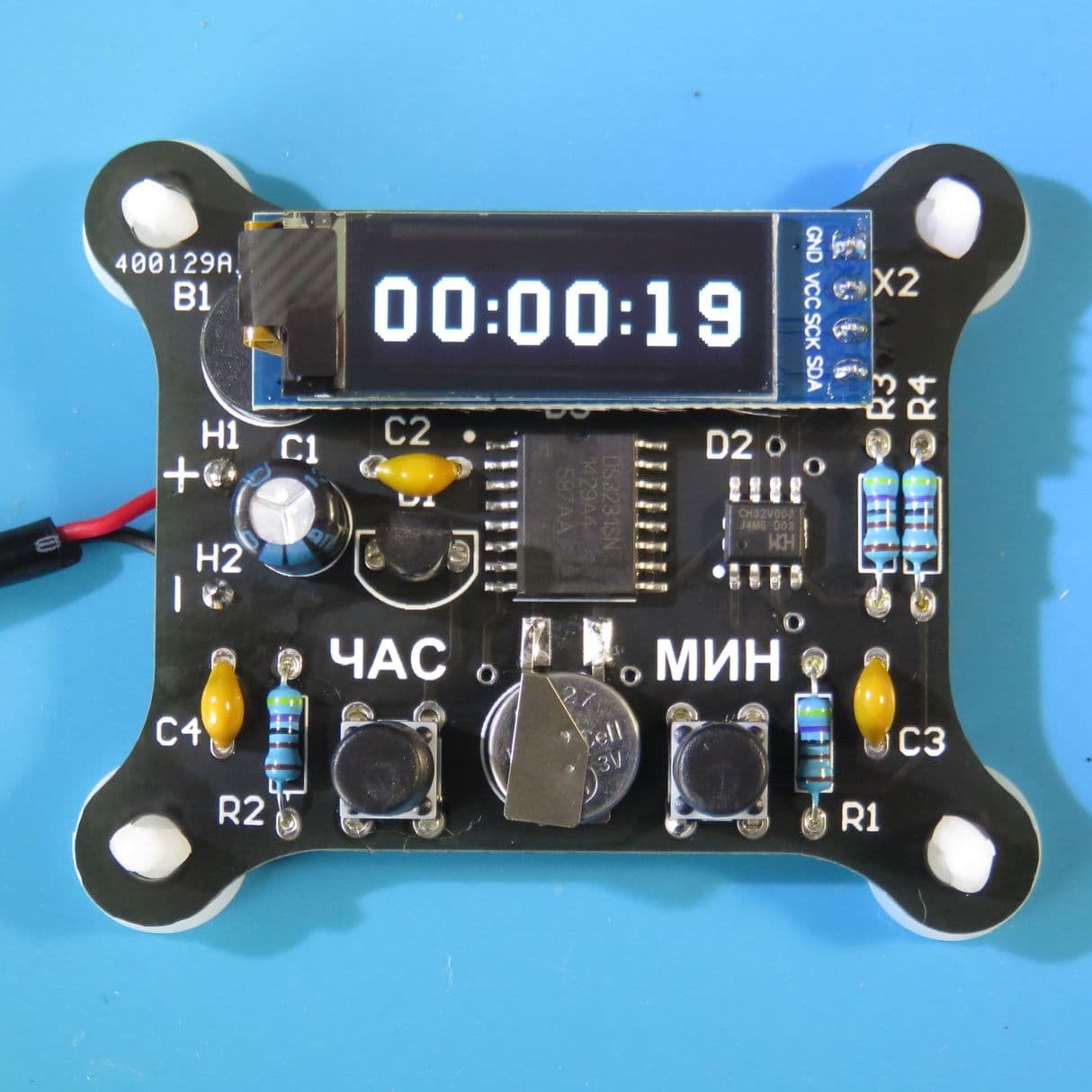

Дисплей должен располагаться так, как показано на рисунке.

Шаг 10. Подключение питания, запуск

Поздравляем! Сборка часов практически завершена. Установите колпачки на кнопки и пластиковые держатели в отверстия платы.

Осталось подключить питание. Красный проводник блока питания припаяйте к контакту H1 "+", а черный проводник к контакту H2 "-" печатной платы.

Проверьте качество пайки с обратной стороны платы, используя ватную палочку и очиститель удалите лишний флюс.

Включите блок питания в розетку. В случае правильной сборки, часы должны начать ход.
